调音台(Mixer)又称调音控制台,它将多路输入信号进行放大、混合、分配、音质修饰和音响效果加工,之后再通过母线(Master)输出。DJ调音台跟普通的调音台是一样的,是一种常见的DJ设备,DJ调音台常被DJ用于现场表演中。

dj设备 dj调音台

DJ调音台

调音台起什么作用

DJ调音台的作用如下:

1、DJ调音台(调音台)的第一个功能是对节目信号(音乐信号)进行放大。

当各种不同节目源的信号进入调音台后,其不同的信号所需的放大量也不尽相同,所以调音台必须能分别处理不同的信号。
2、DJ调音台(调音台)第二个功能是分别对各种信号进行频率调整(即调音)。

DJ在现场表演的时候需要根据不同的扩音环境,对进入调音台的不同声音信号分别进行加工,使其声音尽可能接近原声。调音台的每个声道都具有相同的处理手段,如三段均衡、增益控制器、高通滤波器等。
3、DJ调音台(调音台)第三个功能是信号的合并。

调音台将各路信号调整后,要将各种信号合并成标准的左右声道(立体声)形式输出,作为下一级设备的输入信号使用,这是最基本的功能。
4、DJ调音台(调音台)第四个功能是分配功能。

调音台还能提供两路以上的辅助输出信号,这类信号有两种用途,一是音响室监听或舞台返听;二是做效果器的激励信号用。

DJ调音台按钮图解

 DJ调音台是一种在扩声系统和影音录音中是一种常用的设备,它能够将多路输入信号进行放大、混合、分配、音质修饰和音响效果加工,具有多路输入,每路的声信号可以单独进行处理,可作高音、中音、低音方面的音质补偿,给输入的声音增加韵味,对该路生源做空间定位的DJ设备,这种DJ设备,常被用于DJ的现场表演中。
DJ调音台按钮的功能如下:

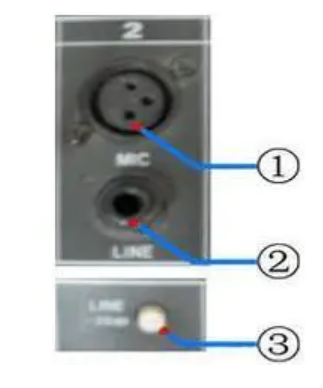

1. MIC:麦克风输入接口
麦克风输入经由 XLR 母座,可接受平衡式或非平衡式低电平讯号,使用专业动圈式、电容式或丝带式低阻抗麦克风,如果使用非平衡式麦克风需要尽量使用愈短愈好的麦克风线,以避免电波噪音的干扰。
2.LINE:高电平输入接口
高电平输入通常经由 TRS 1/4" 立体 Phone Jack 或 TRS 1/4" Mono Phone Jack 送入,麦克风音源以外的讯号都可经由高电平输入至混音机,立体 Phone Jack 的输入是平衡式的,相同于 XLR 的方式,但是如果一定要用非平衡式器材时,可用 Mono Phone Jack ,其接线不能太长(4.5m 以内)。
从左至右: 2.5mm 单声道(TS) 3.5mm 单声道(TS) 3.5mm 立体声(TRS) 1/4in(6.35mm)立体声(TRS)


3、LINE -20DB:衰减 20 分贝按键
按下此键可以对输入电平衰减 20 分贝。一般在环境噪音较大,设备电平噪音较大或电平过高的时候使用该按键。使用该键将对音频输入信号的所有频率进行衰减,以达到将音量较小的杂音或电噪音过滤掉的目的。

4.PEAK:峰值指示灯Peak
灯亮时,警告使用者输入信道内的讯号过强。发现 Peak 灯亮时,并且任由这种情况持续的话,调音台会启动自我保护功能,切断音源输出。所以,此时应调整输入音量大小,否则,调音台的音频输出将被自动切断。可使用的控制包括:Line -20 DB、减小Gain、拉低衰减器,一般以减小Gain为宜。
5.GAIN:增益旋钮
它是用来调节输入信号电平大小的。输入的信号以多大的电平来输出是由该旋钮和该输入单元的推子共同决定的。显然,旋钮顺时针方向角度越大、推子越高,输入信号的输出电平的提升就越大,或者说该路输入的音频信号在输出中的响度就越大。增益范围为 20 分贝到 60 分贝。值得注意的是,增益太高会使声道负荷过载,导致声音失真;太低则背景噪音明显,可能也无法获得足够的讯号电平提供混音输出。使用高电平输入时要将增益转小。增益旋钮是作为声音输入调音台的关口,调整适当,即可保证调音台下一级的处理电路能接收到充分且“干净”的信号。
6.HIGH、MIDDLE、LOW:三段均衡器旋钮
High、Middle、Low 分别可以对高频、中频、低频进行增强或衰减,控制范围为正负 15 分贝。中频控制收人声时尤其有用,可以非常准确地修饰演出者的声音。
低音:20 Hz ~ 500 Hz 适当时,低音张弛得宜,声音丰满柔和。不足时声音单薄,过度提升时会使声音发闷,明亮度下降,鼻音增强。
中音:500 Hz ~ 2 KHz 适当时声音透彻明亮。不足时声音朦胧,过度提升时会产生类似电话的声音。
高音:2 KHz ~ 8 KHz 是影响声音层次感的频率。不足时声音的穿透力下降,过强时会掩蔽语言音节的识别,使齿音加重、音色发毛。
7.MONITOR:总监听音量旋钮
调节该通路在监听线路中的音量大小。如不使用额外接入调音台的总监听设备,则此旋钮可置于 0 处。
 8.EFFECT:输出至效果器旋钮
调节该旋钮决定该路输出至效果器的电平大小。如不使用外接的效果器,则此旋钮可置于 0 处。9.PANPOT: 声像旋钮
它用来调整该通道信号在左右声道之间的立体声位置。调节范围 左声道 5 ~ 右声道 5 ,如不需要制作特殊效果,一般置于 0 处。
10.PFL:衰减器前监听按键
当衰减器前监听按键按下时,监听输出送出的仅为该路信号,使用该键可有效地判别出杂音的来源。当有多路输入的 PFL 被按下时,监听输出送出的将是这些通路的混音。
11.FADER:衰减器(音量推子)
决定该通道信号发送给总线输出的音量大小。音量推子实际上是一个衰减器,用于对该通道的输出信号进行衰减。当推子位于最下端(或音量旋钮位于最左端)时,信号被无穷衰减。这时,该通道没有信号输出。调节范围 -∞ ~ +6 分贝,一般以推到 0 处适宜,超过 0 则会使声音产生一定程度的失真。如果一定要提高电平讯号,一般采用适当提高Gain的办法,而不会将衰减器提升超过 0 。由于音乐输入为连续,而人声输入为间断,故在操作上有一定区别。在对音乐的输入轨道操作时,一般使用“淡入”、“淡出”效果。即操作时先缓缓推拉衰减器,再慢慢加快操作速度,切忌匀速推拉或者瞬间大幅度的操作,这样会使听众感觉很不舒服。而在对人声输入通道进行操作时,一般采用“一步到位”操作。即在需要人声的时候,将推子一下推到大概合适的位置,再根据监听和电平表显示进行细微调节。而不需要人声时,要马上把推子拉到最底部,以避免不必要的声音被输入进去。
接下来,我们再看看调音台右面的控制面板。之前左面的面板是用来调节输入信号的,而右面的则主要负责调节输出信号。
1.MONITOR:监听输出接口
提供外接监听设备的接口,用来连接外部监听设备。
2.EFFECT SEND:调音台输出至效果器接口
将输入信号送出至外部效果器。
3.AUX IN STEREO:辅助立体声输入接口
连接辅助的立体声输入设备。
4.EFFECT RETURN:效果器返回调音台接口
将经过外部效果器处理送回的信号接入。
5.7.MASTER OUTPUT RIGHT:总输出右声道
6.8.MASTER OUTPUT LEFT:总输出左声道
提供各两种接口的左、右声道总输出。输出信号为经过各项调节后的最终信号。
9.POWER ON:调音台开关
当ON 的一边被按下时,调音台便接通电源,POWER 一侧则为断开电源。

10.HEADPHONE:监听耳机输出接口
连接监听耳机。当任何一条通道的 PFL 都未按下时,耳机监听信号与总输出信号一致。当有通道的 PFL 键被按下时,则该输出为所有被按下 PFL 键的通道信号的混音(包括通过效果器处理的音效)。
11.AUX IN:辅助立体声输入旋钮
调节辅助立体声输入的电平高低。
12.PFL ON:PFL指示灯
当有通道的 PFL 键被按下时,此灯为点亮状态。
13.EFF.SEND:输出至效果器旋钮
调节输出至外接效果器的信号的电平高低。
14.HP LEVEL:耳机监听音量旋钮
调节输出到监听耳机的音量大小。
15.DELAY:延迟效果旋钮
调节为输入信号做延迟效果处理的强度。
16.18.HIGH、LOW:二段均衡器旋钮
对监听输出进行均衡调节。
17.LEVEL METER:电平表
三色电平表可监看所有输入、群组和混音讯号,电表为峰值式显示。显示范围为 -20 分贝~ +6 分贝。有两条 LED 灯显示,L-CH 与 R-CH 分别表示混音左、右声道的输出电平大小,如果按下 PFL 键,则显示为被按下的声道的输出电平值。一般应将峰值控制在 0 处,不能持续出现红灯。当调音台电源被接通时,ON 处的红灯会被点亮。
18.LOW:高中低频调节
(1).在调音台每一路输入通道上都有一组均衡旋钮:HIGH--高频;MID--中频;LOW--低频,它们都称之为搁架式均衡,即中央频率是固定的。更高档调音台会有选频旋钮。
(2).高中低频率旋钮向左(顺时针)旋起时,对应的频段就会得到提升,反之衰减。
(3).一般情况下频率旋钮应在中间位置,确实需要调节时再做调节,原则不要盲目乱调。

19.REPEAT:回响效果旋钮
调节为输入信号做回响效果处理的强度。
 20.EFF.MON:效果器至监听旋钮
调节音源通过效果器处理后,输出至监听的大小。
 21.PANPOT:声像旋钮
22.23.PFL:衰减器前监听按键
24.MONITOR:监听输出衰减器
25.EFF.RET:效果器返回衰减器
26.GRAPHIC EQUALIZER:图形均衡器
对总输出音源信号进行比较细致的均衡调节。频点分为 63 250 1K 4K 16K,可分别进行 -12 分贝~ +12 分贝的衰减或增益。
27. L-MASTER-R:总输出左、右声道衰减器

DJ调音台控制话筒音量,话筒混响
1、全部归零。

2、12点方向  开关弹起把他们都按亮。

3、按下去,其他的都弹起来。

4、把推子推到红线的地方。9/10那一路是伴奏音量随意。AUX2开的大小管着效果的大小,FX推子就在那个位置不要动。
5、还有个地方把下图的按钮按下去,防止喷麦。
